- Tension nominale: 400Vac
- Fréquence nominale: 50Hz (60Hz sur demande)
- Tension des circuits auxiliaires: 110Vac
- Température de fonctionnement: -10°C/+50°C

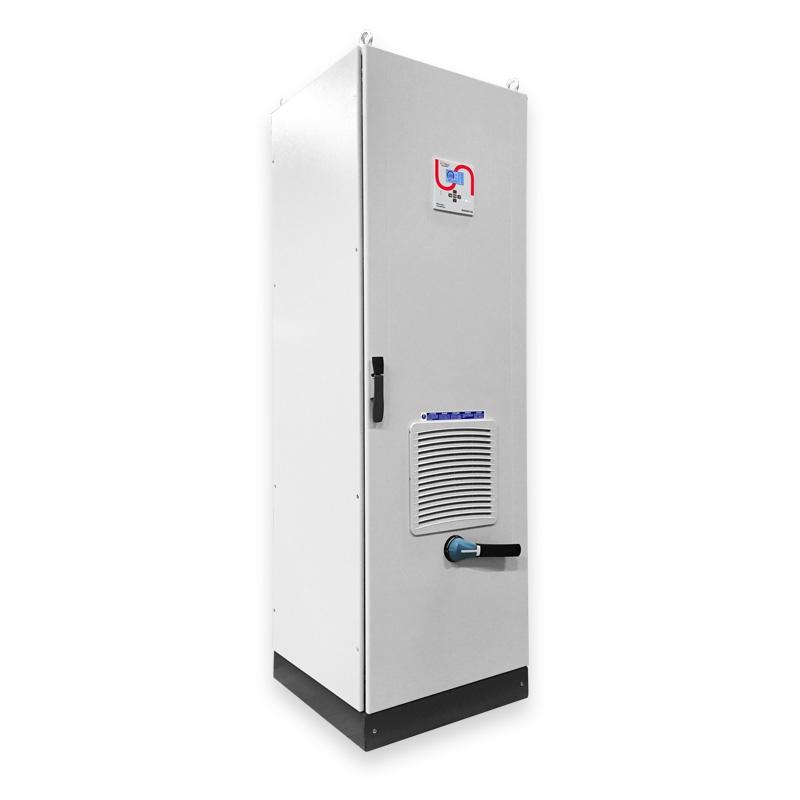

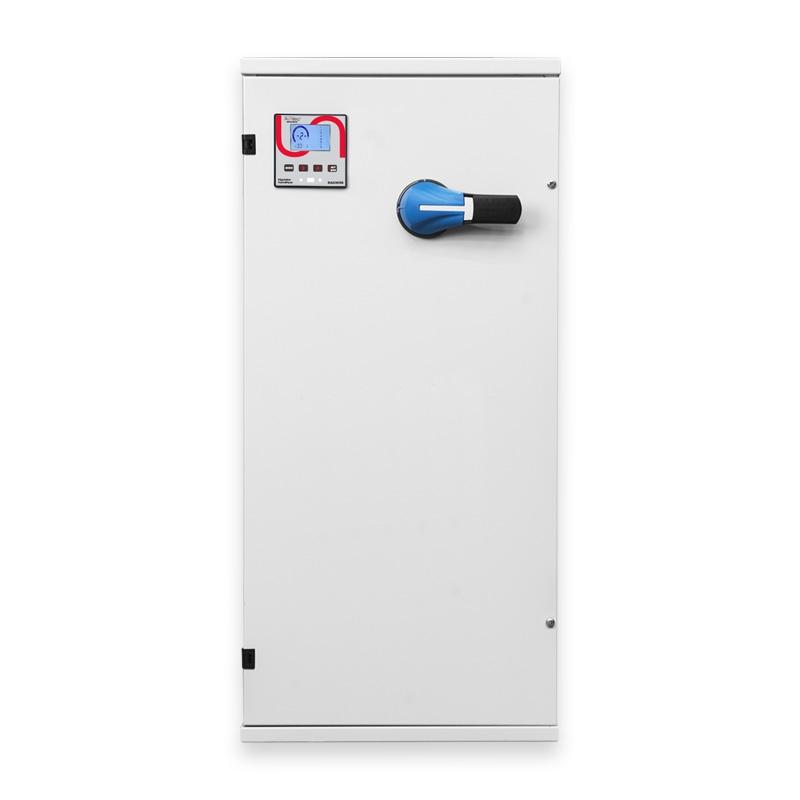

- Armoire: En tôle d’acier 20/10 mm protégée contre la corrosion par un traitement de phosphatation. Vernie poudre époxy couleur gris RAL 7035 (autre couleur sur demande)
- Degré de protection extérieur: IP30 (armoire de type S-M), IP40 (type L)
- Type de fermeture: à vis pour armoire type S et M à clef pour armoire type L
- Ventilation: Forcée
- Sectionneur: Tripolaire avec verrouillage de porte
- Alimentation: Série S entrée des câbles par le haut/bas Série M entrée des câbles par le haut Série L entrée des câbles par le bas
- Câblage: Les câbles de branchement intérieur sont non propagateur de la flamme du type N07VK CEI 20-22. Les circuits auxiliaires sont identifiés selon le schéma électrique
- Contacteurs: Chaque gradin est commandé par son propre contacteur tripolaire. La limitation des sur-courants d’insertion est obtenue par les résistances de pré-charge. Les bobines sont alimentées en 110 Vac 50 Hz.
- Fusibles: Chaque gradin est protégé par trois fusibles (NH00) avec haut pouvoir de coupure. Les circuits auxiliaires sont aussi protégés par des fusibles.
- Condensateurs Série B35 à 500Vac: Monophasés de type auto cicatrisant, réalisés en film de polypropylène métallisé, ils sont équipés d’un système anti-éclatement de surpression et de résistance de décharge. L’imprégnation est par résine biodégradable ne contenant pas de PCB. Réalisés en utilisant une nouvelle technologie de métallisation. Connexion des condensateurs à triangle. Tolérance sur la capacité: -5%+10% Pertes du diélectrique: <0,3 W/kvar Classe de température: -25°C(55°C)
- Régulateurs: Système de mesure varmètrique par T.I. (secondaire 5A) non fourni.
- Normes de références: Directive B.T. 73/23 CEE (93/68) Condensateurs: CEI EN 60831-1/2 Appareils: CEI EN 60439-1 CEI EN 61921-1
- Options (sur demande): Disjoncteur de protection, sectionneur avec fusibles. Degré de protection : IP55 Série armoire M entrée des câbles par le bas Série armoire L entrée des câbles par le haut
